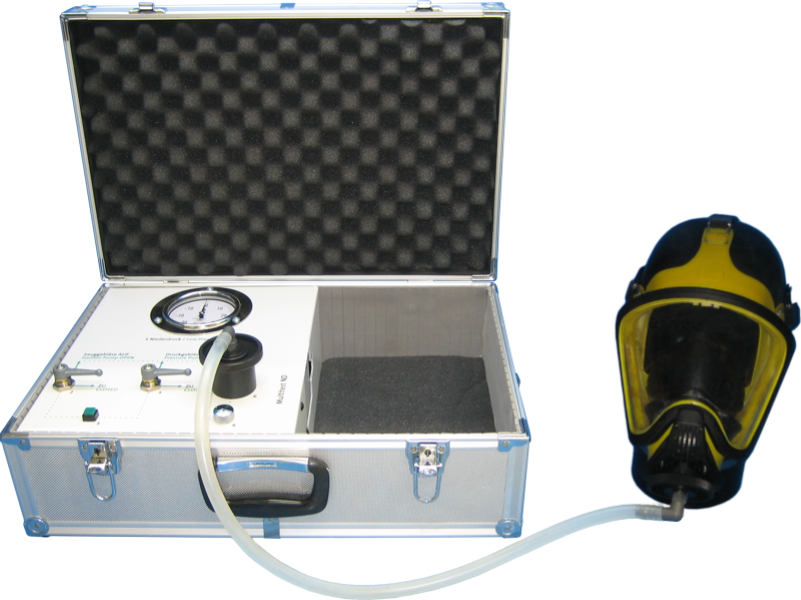

Multitest ND
Prüfkoffer für die Prüfung von Atemschutzmasken und Lungenautomaten im Niederdruckbereich |
![]() |
Bestellnummer:330-076 |
Kurzinfo zum Produkt |
|
Geräteart |
Prüfkoffer |
Anschluss für Lungenautomat |
Am Prüfpult |
Prüfkopf |
Externe Aufstellung |
Gerätebedienung |
Manuell |
Prüfdaten |
Prüfdatenaufahme über Manometer |
Prüffunktionen |
Alle statischen Prüfungen an Lungenautomaten und Atemschutzmasken, sowie Schließdruck an Lungenautomaten und Öffnungsdruck an Ausatemventilen. |
Messgeräte |
Manometer |
Stromversorgung |
Batterie (1,5 Volt) |
Prüffunktionen |
|
Atemschutzmaske |
Lungenautomat |
Dichtprüfung im Unter-und Überdruck |
Dichtprüfung Unterdruck-Lungenautomat |
Öffnungsdruck des Ausatemventil |
Dichtprüfung Überdruck-Lungenautomat |
|
Nachsteiger im Lungenautomatventil |
|
Ansprechdruck Normaldruck-Lungenautomat |
|
Statischer Druck an Überdruck-Lungenautomaten |
|
Öffnungswiderstand Anatemautomatik |
Allgemeines
Der Multitest ND ist ein Prüfgerät für Feuerwehren bzw. Atemschutzwerkstätten zum Zwecke der Durchführung aller gemäß den Herstellerangaben (Wartungsanleitungen) vorgegebenen statischen Prüfungen der Lungenautomaten und Atemschutzmasken, nach Verwendung sowie auch periodisch. Der Multitest ND ermöglicht die Durchführung aller an Vollmasken und Lungenautomaten erforderlichen statischen Prüfungen. Dieses Prüfgerät ist mit nur vier Bedienelementen ausgestattet, wodurch eine rationelle und übersichtliche Bedienung gegeben ist.
Der Multitest ND ist standardmäßig mit Rundgewindeanschlüssen für Lungenautomaten und Atemschutzmasken ausgestattet. Für Überdruckmasken und Überdrucklungenautomaten stehen für alle gängigen Typen als Sonderzubehör Übergangsadapter und Prüfadapter zur Verfügung.
Die im Prüfgerät eingebaute Pumpe gewährleistet alle für die jeweiligen Prüffunktionen erforderliche Über-und Unterdrücke, sowie die erforderlichen Durchflussleistungen für die Messung der Öffnungs-und Schießdrücke.
Der jeweilige Prüfdruck wird an einem Niederdruckmanometer angezeigt. Der Niederdruckmanometer hat einen Durchmesser von 100 mm und einen Anzeigebereich von +-20 mbar ( andere Anzeigenbereiche sind möglich). Zum Zwecke einer genauen Ablesbarkeit der Prüfdaten ist die Skalierung mit einer Feinteilung versehen. Mittels einer Kalibrierschraube kann gegebenenfalls eine Nullpunktkorrektur des Zeigers vorgenommen werden.
Der Prüfkopf ist auf einem Standsockel aufgebaut, welcher mittels einer Schraubzwinge an einer Werkbankplatte angeschraubt werden kann. Der Gummi-Prüfkopf ist aufblasbar und gewährleitet einen dichten Sitz der Vollmasken. Der Prüfkopf ist für den Anschluss von Masken mit Fünfpunktbebänderung ausgelegt, mittels Sonderzubehör können aber auch Zweipunktmasken angeschlossen werden
Für den Betrieb des Prüfgerätes, bzw. der Pumpe ist eine 1,5 V Batterie Typ D (Monozelle) erforderlich.
Durch die Ausführung in Kofferbauweise kann das Prüfgerät äußerst platzsparend verwahrt werden und ist sehr leicht zu transportieren. Bei geschlossenem Kofferdeckel sind die Bedienelemente vor ungewünschtem Zugriff geschützt. Der entlüftete Prüfkopf, die Prüfleitung sowie allenfalls vorhandene Prüfadapter finden im Stauraum neben der Prüfkonsole Platz.
![]() |
![]() |
![]() |
|

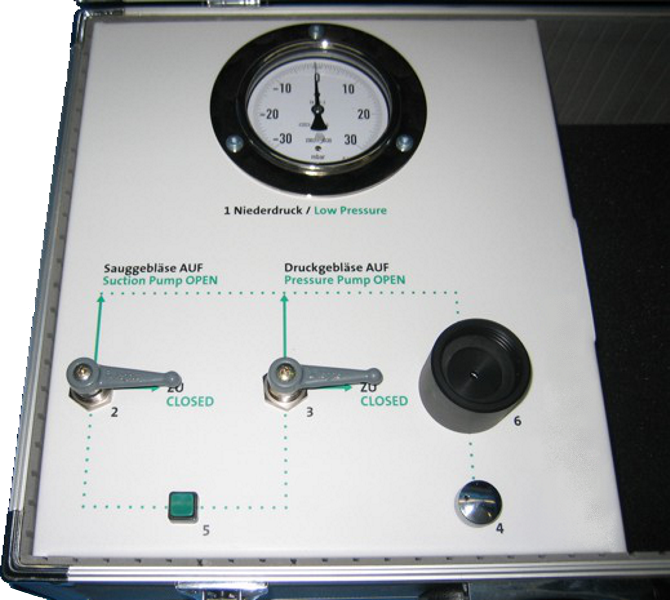

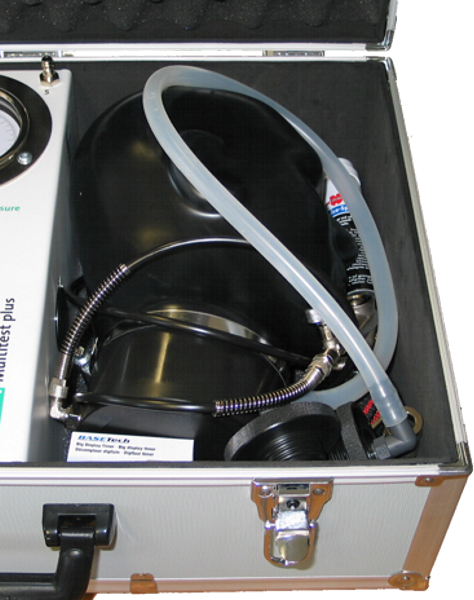

Prüfgerät-Konsole | Zubehör transportbereit verstaut |

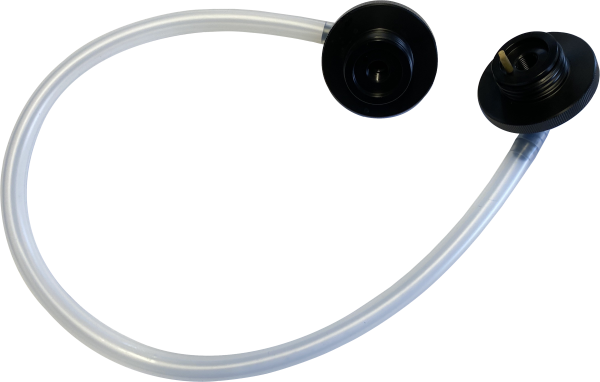

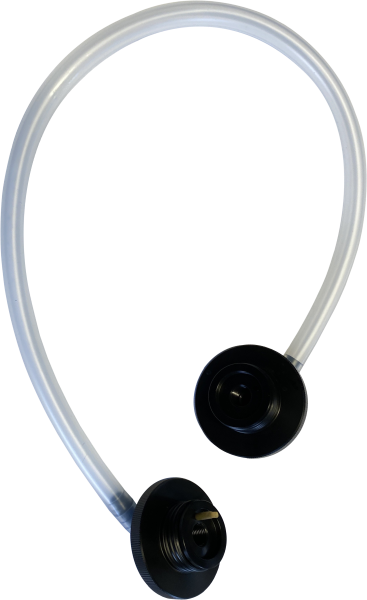

Maskenprüfleitung | Prüfkopf mit aufgesetzter Maske |
Lieferumfang
- Multitest ND
- Prüfkopf (mit Füllventil und Befestigungszwinge)
- Maskenprüfleitung
- Dichtnippel für Lungenautomat-Mitteldruckleitung
- Silikonspray
- Stoppuhr
- 1,5V Batterie Type D
- Benutzerhandbuch
Technische Daten
- Abmessungen B x H x T: 550 x 200 x 370 mm
- Gewicht: ca. 10 kg
- Stromversorgung: 1,5 V Batterie (Type D)
- Manometer: +/-20 mbar (±1,6% vom Endwert)
- Geräteanschluss: Rundgewinde EN 148-1
Prüfvideos
![]() |
![]() |
![]() |

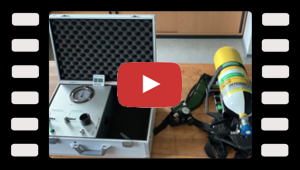

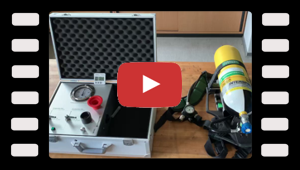

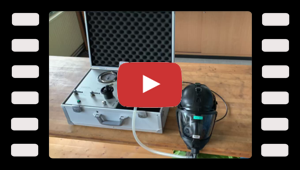

Prüfen eines Normaldrucklungenautomaten | Prüfen eines Überdrucklungenautomaten | Prüfen einer Überdruckvollmaske |
Prüfzubehör
Maskenprüfung
M 45x3 | 330-050 |
MSA Auer Steckanschluss | 330-048 |
MSA Auer Steckanschluss AutoMaXX | 330-152 |
Dräger Steckanschluss | 330-049 |
Interspiro Steckanschluss | 330-051 |
Interspiro Clic | 330-168 |
Interspiro S-Klasse | 330-496 |
Einheits-Steckanschluss | 330-178 |
Racal Steckanschluss | 330-564 |
Maskenprüfung-Zweipunktmasken
Prüfband für MSA Auer Masken | 330-120 |
Prüfband für Dräger Masken | 330-210 |
Prüfband für Interspiro | 330-522 |
Zweipunkt-Prüfvorrichtung – Standard | 330-233 |
MSA Auer-Adapter für Zweipunkt-Prüfvorrichtung | 330-127 |
Interspiro-Adapter für Zweipunkt-Prüfvorrichtung | 330-128 |
Lungenautomatprüfung
M 45x3 | 330-012 |
MSA Auer Steckanschluss | 330-011 |
MSA Auer Steckanschluss AutoMaXX | 330-149 |
Dräger Steckanschluss | 330-013 |
Interspiro Steckanschluss | 330-014 |
Interspiro Clic | 330-162 |
Einheits-Steckanschluss | 330-175 |
Schutzanzugprüfung
Prüfleitung mit Anschlusskappe für MSA Auer-Anzugventil | 330-039 |
Füllleitung mit Anschlusskappe für MSA Auer-Anzugventil | 330-041 |
Anschlusskappe für Dräger-Schutzanzüge | auf Anfrage |
Anschlusskappe für Koch-Schutzanzüge | auf Anfrage |
Prüfadapter für Interspiro-Schutzanzüge | 330-294 |
Sonstiges Zubehör
Silikonspray zur Pflege des Prüfkopfes | 330-470 |
Prüfkopf-Schutzhaube | 340-001 |
Prüfleitung-Dichtadapter | 330-605 |
Handpumpe zum Aufblasen des Prüfkopfes | 330-527 |
Flaschenprüfmanometer für 200 und 300 bar | 330-023 |
Ersatzteile
Prüfkopf Gummiteil | 900-018 |
Schelle für Gummiteil-Befestigung | 1900-032 |
Zwinge mit Buchse | 3000-003 |
Druckknopfventil für Prüfkopf-Füllleitung | 330-115 |
Prüfkopf-Füllleitung inkl. Druckknopfventil | 330-272 |
Dichtkappe für Ausatemventil Auer Normaldruckmaske | 264 |
Dichtnippel für LA-Mitteldruckleitung | 330-526 |
Prüfleitung Rg-Rg 10 mm | 330-200 |
Flachdichtung für Geräteanschluss | 100-063 |
Countdown-Timer (Stoppuhr) | 330-474 |
Manometer ±20 mbar |
2500-023 |
