Multitest plus Pult OÖ



Prüfpult für die Prüfung von Atemschutzmasken, Lungenautomaten und Pressluftatmern im Nieder- und Mitteldruckbereich

MT plus Pult OO

Bestellnummer:330-479

 Multitest plus Pult OÖ mit aufgesetzter Maske



Kurzinfo zum Produkt



Geräteart

Prüfpult

Anschluss für Lungenautomat

Am Prüfpult

Prüfkopf

Am Prüfpult montiert

Niederdruckanschluss im Mundbereich des Prüfkopfes

Gerätebedienung

Manuell

Prüfdaten

Prüfdatenaufnahme über Manometer

Prüffunktionen

Alle statischen Prüfungen an Lungenautomaten und Atemschutzmasken sowie Schließdruck an Lungenautomaten und Öffnungsdruck an Ausatemventilen

Alle statischen Prüfungen im Mitteldruckbereich

Messgeräte

Manometer

Stromversorgung

Batterie (1,5 Volt)



Prüffunktionen

Atemschutzmaske

Lungenautomat

Dichtprüfung im Unter- und Überdruck

Dichtprüfung Unterdruck-Lungenautomat

Öffnungsdruck Ausatemventil

Dichtprüfung Überdruck- Lungenautomat



Nachsteiger im Ventil des Lungenautomaten

Mitteldruck

Ansprechdruck  Normaldruck-Lungenautomat

Mitteldruck statisch

Statischer Druck an Überdruck-Lungenautomaten

Dichtprüfung - Nachsteiger

Öffnungswiderstand Anatemautomatik

Allgemeines


Mit dem Multitest plus Pult OÖ lassen sich alle an Vollmasken und Lungenautomaten erforderlichen statischen Prüfungen sowie Mitteldruckprüfungen an Pressluftatmern rationell und übersichtlich durchführen.

Der per Joystick aufblasbare Prüfkopf ist auf dem Prüfpult montiert. Über eine im Mundbereich des Kopfes eingebaute Messleitung werden die bei den statischen Maskenprüfungen erforderlichen Messungen im Niederdruckbereich aufgenommen. Zweipunktmasken können mit separat erhältlichem Sonderzubehör geprüft werden (siehe unten).

Die statischen Prüfungen von Lungenautomaten erfolgen an einem separaten Prüfanschluss des Prüfpultes.

Für die Pressluftatmer-Mitteldruckprüfung werden die LA-Leitung und die PA-Mitteldruckleitung an die dafür vorgesehenen Kupplungen des Prüfpultes angesteckt.

Standardmäßig ist das Multitest plus Pult OÖ mit Rundgewindeanschlüssen für Lungenautomaten und Vollmasken ausgestattet. Für die Prüfung von Überdruckmasken und Überdrucklungenautomaten stehen für alle gängigen Typen als Sonderzubehör Übergangs- bzw. Prüfadapter zur Verfügung.

Die eingebaute Pumpe gewährleistet die für die Prüffunktionen erforderlichen Über- und Unterdrücke sowie die Durchflussleistungen für die Öffnungs- und Schließdrücke.

Die Daten der Druckprüfungen werden an einem Niederdruck- und einem Mitteldruckmanometer abgelesen. Die Manometer haben einen Durchmesser von 100 mm und eine Skalierung mit Feineinteilung, sodass sich die Prüfergebnisse mit großer Genauigkeit ablesen lassen. Das Niederdruckmanometer ist zudem mit einer Kalibrierschraube für eine gegebenenfalls erforderliche Nullpunktkorrektur versehen.

Für den Betrieb des Prüfgerätes sind eine 1,5-V-Monobatterie (Größe D) und eine Mitteldruckversorgung von 5 bis 10 bar in der für Atemschutzgeräte vorgeschriebenen Luftqualität (EN 12021) erforderlich.



MTOO Frontansicht MTOO Maskenpruefung

MTOO Batterie

 Frontansicht  Maskenprüfung Batteriefach

Lieferumfang

  • Multitest plus Pult OÖ mit fix auf der Pultoberseite montiertem aufblasbaren Prüfkopf
  • Maskendichtsetzadapter (Rundgewinde)
  • Dichtsetzstopfen für LA-Schlauch
  • Silikonspray
  • Stoppuhr
  • 1,5-V-Monobatterie (Größe D)
  • Benutzerhandbuch

Technische Daten

Abmessungen (B x H x T): 420 x 210 x 400 mm
Gewicht: ca. 15 kg
Stromversorgung: 1,5-V-Batterie (Größe D)
Niederdruckmanometer: ±20 mbar1 (Kl. 1,6)
Mitteldruckmanometer: 0 - 16 bar (Kl. 1,0)
Geräteanschluss: Rundgewinde (EN 148-1)
Mitteldruckanschluss: Eurokupplung


1)

Geräte für den österreichischen Markt. Geräte für den internationalen Markt sind mit einem ±30-mbar-Niederdruckmanometer ausgestattet.

Prüfzubehör

Maskenprüfung

M45x3 330-016
MSA-Steckanschluss 330-015
MSA-Steckanschluss AutoMaXX 330-150
Dräger-Steckanschluss 330-017
Interspiro-Steckanschluss 330-018
Interspiro Clic 330-131
Interspiro S-Klasse 330-494
Einheitssteckanschluss 330-187
Racal-Steckanschluss 330-130

Maskenprüfung – Zweipunktmasken

Prüfband für Dräger-Masken 330-210
Prüfband für Interspiro 330-522

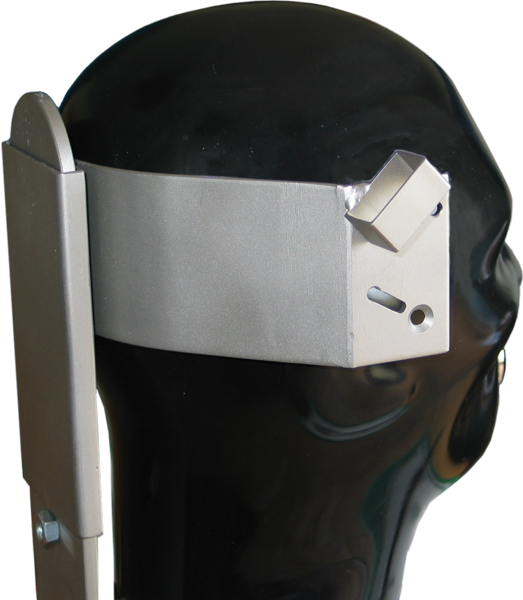

Zweipunkt-Prüfvorrichtung aus Edelstahl (inkl. Aufnahmeplatte) 330-727
MSA-Adapter für Zweipunkt-Prüfvorrichtung 330-127
Interspiro-Adapter für Zweipunkt-Prüfvorrichtung 330-128

Lungenautomatprüfung

M45x3 330-012
MSA-Steckanschluss 330-011
MSA-Steckanschluss AutoMaXX 330-149
Dräger-Steckanschluss 330-013
Interspiro-Steckanschluss 330-014
Interspiro Clic 330-162
Einheitssteckanschluss 330-175

Sonstiges Zubehör

Silikonspray zur Pflege des Prüfkopfes 330-470
Prüfkopf-Schutzhaube 340-001
Prüfleitung-Dichtadapter 330-605
Handpumpe zum Aufblasen des Prüfkopfes 330-527

Flaschenprüfmanometer für 200 und 300 bar 330-023

Ersatzteile

Prüfkopf Gummiteil 900-018
Dichtkappe für Ausatemventil Auer Normaldruckmaske 264
Dichtnippel für LA-Mitteldruckleitung 330-526
Mitteldruck-Prüfleitung 330-565
Count Down Timer (Stoppuhr) 330-474

Manometer ±20 mbar

2500-023
Manometer 0-16 bar 70-047

Downloads

Prospekt
