Trockenschrank AS



Für die Trocknung von Geräten und Geräteteilen



Bestellnummer:330-517



Allgemeines

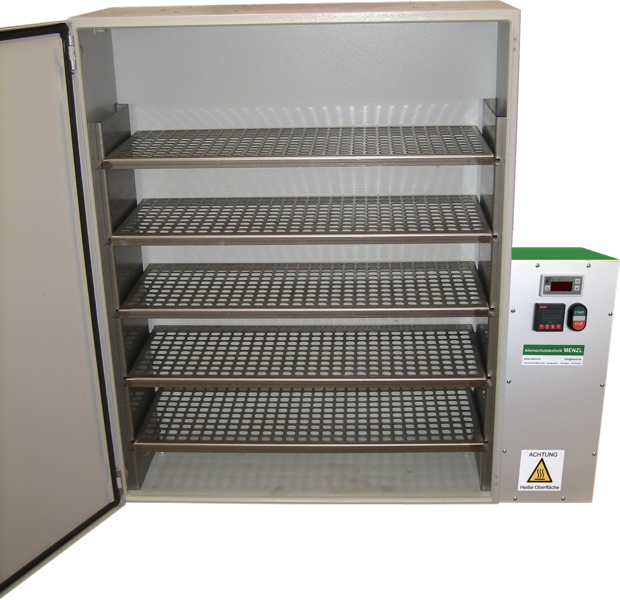

Der MENZL-Trockenschrank AS ist für die Trocknung von Kleingeräten und Geräteteilen wie z.B. Lungenautomatengehäuse, Membranen, Ausatemventilen usw. vorgesehen.

Durch die Unterteilung des Schrankes mit NIRO-Lochblechen wird auch eine rasche Trocknung der Unterseiten von Geräten und Geräteteilen gewährleistet.

Funktion

Mittels eines am Trockenschrank angebauten Hochleistungstrockengebläses wird über eine darunter eingebaute Heizung  Warmluft in den unteren Bereich des Trockenschrankes eingeblasen. Die Warmluft wird von unten nach oben zu der dort befindlichen Luft-Austrittsöfgfnung geführt, von wo diese in den umgebenden Raum abgeführt wird. Durch diese Luftführung ist gewährleistet, dass alle darin befindlichen Geräteteile zum Zwecke der Trocknung mit Warmluft beaufschlagt werden.

Die Temperatur der in den Schrank eingeblasenen Luft wird gemessen und an einem im Gebläseschrank eingebauten Display angezeigt. Ein Thermostat verhindert einen unzulässigen Anstieg der Temperatur der Warmluft.

Die erforderliche Zeit für den Trockenvorgang wird an einem Zeitrelais vorgegeben.

Gebläse-Bedienpanel
Gebläseschrank-Bedienpanel



Technische Daten

  • Stromversorgung: 230 V; 50 Hz
  • Leistungsaufnahme: 1.400 W
  • Gehäuse: Stahl, strukturlackiert                                           (Edelstahlausführung ist möglich.)
  • Abmessungen (B x H x T): 800 x 1.000 x 300 mm                    (Andere Größen sind möglich.)
  • Abmessungen Gebläseschrank (B x H x T): 200 x 450 x 160 mm
  • Gewicht ca. 55 kg

Downloads

Prospekt
