Schadluftabsaugtische
Für weitestgehend schadluftfreies Arbeiten an kontaminierten Geräten und Atemschutzmasken durch effizientes Absaugen der sich lösenden Schadstoffe
Allgemeines
Die MENZL-Schadluftabsaugtische gewährleisten ein weitestgehend schadluftfreies Arbeiten an kontaminierten Geräten durch das Absaugen der sich von den Geräten lösenden Schadstoffe. Die Funktion beruht darauf, dass die Schadluft durch die als Lochplatte ausgebildete Arbeitsplatte nach unten in die Wanne hineingesaugt wird.
Die dafür eingesetzten Sauggebläse garantieren eine optimale Absaugung und Abführung der Schadluft ins Freie.
Ausführungen
Um möglichst alle Bedürfnisse abzudecken, stehen 3 Varianten von Schadluftabsaugtischen zur Verfügung:

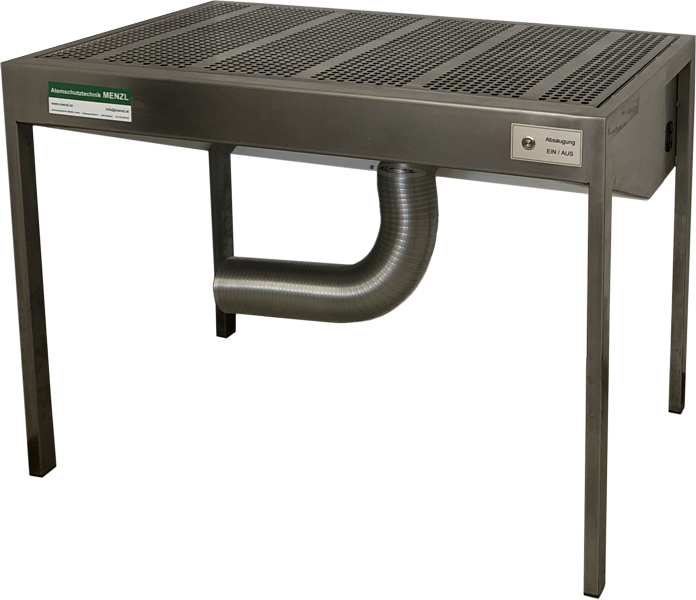

Variante A – Tisch nur mit Absaugung
Bei diesem Absaugtisch ist das Absauggebläse unterhalb der Lochplatte in der Wanne des Absaugtisches eingebaut. Für die Abführung der vom Sauggebläse ausgeblasenen Schadluft ist im Wannenboden ein Schlauchnippel eingebaut, an den die ins Freie führende Abluftleitung angeschlossen wird.

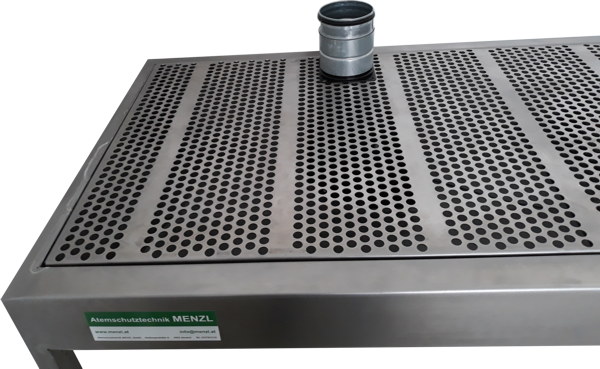

Variante B – Tisch mit Schadluftabsaugung und Wasserabfluss
Der Schadluftabsaugtisch mit Abwasserabfluss erlaubt das Reinigen der Geräte mit Wasser auf der Lochplatte während des Absaugbetriebes.
Dafür ist bei dieser Variante unten an der Wanne des Absaugtisches ein Abwasseranschluss eingebaut, an den ein zum örtlichen Abwassersystem führender Abwasserschlauch angeschlossen werden kann.
Für die Absaugung der Schadluft ist an der Lochplatte ein Anschlussnippel angebraucht, an welchen der zu einem extern situierten Sauggebläse führende Absaugschlauch angeschlossen werden kann.

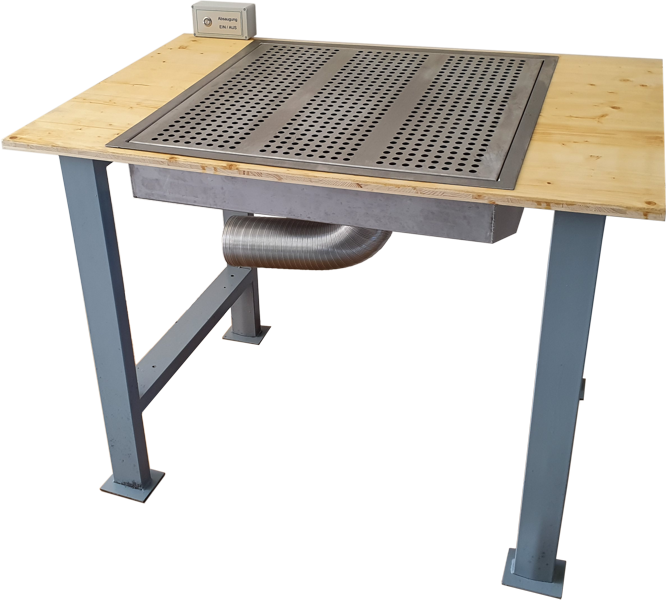

Variante C – Absaugwanne für den Einbau in eine Werkbankplatte
Die Schadluftabsaugwanne ist für den Einbau in die Platte von dafür geeigneten Werkbänken vorgesehen und kann entweder wie Variante A nur mit Absaugung oder wie Variante B zusätzlich mit Wasserabfluss ausgeführt werden.
Technische Daten
| Variante A (nur Absaugung) |
Variante B (Absaugung und Wasserabfluss) |
Variante C (Wanne für Einbau in Werkbank) |
|
|---|---|---|---|
| Abm. (L × B × H) | 1.250 × 790 × 900 mm | 700 × 700 × 300 mm | |
| Abm. (L × B × H) | 1.250 × 790 × 900 mm | 1.250 × 790 × 900 mm | 700 × 700 × 300 mm |
| Stromversorgung | 230 V; 50 Hz; 0,18 kW; 1,6 A | ||
| Stromversorgung | 230 V; 50 Hz; 0,18 kW; 1,6 A | 230 V; 50 Hz; 0,18 kW; 1,6 A | 230 V; 50 Hz; 0,18 kW; 1,6 A |
| Gebläse-Schutzklasse | IP 55 | ||
| Gebläse-Schutzklasse | IP 55 | IP 55 | IP 55 |
| Gebläseleistung | ca. 400 m3/h | ||
| Gebläseleistung | ca. 400 m3/h | ca. 400 m3/h | ca. 400 m3/h |
| Wanne und Arbeitsplatte | Edelstahl | ||
| Wanne und Arbeitsplatte | Edelstahl | Edelstahl | Edelstahl |
| Abluftanschluss | ⌀ 125 mm | ||
| Abluftanschluss | ⌀ 125 mm | ⌀ 125 mm | ⌀ 125 mm |
Neben den Standardausführungen fertigen wir auf Anfrage Schadluftabsaugtische mit anderen Abmessungen.
Größere Absaugtische oder sehr lange Absaug- oder Abluftleitungen können stärkere Absauggebläse erforderlich machen.
Bei Variante B ist es problemlos möglich, das Absauggebläse in einem anderen Raum oder im Außenbereich anzubringen. Es gilt jedoch zu beachten, dass bei langen Absaug- oder Abluftleitungen Schläuche oder Rohre mit einem größeren Querschnitt oder Gebläse mit einer hohen Druckleistung eingesetzt werden müssen.

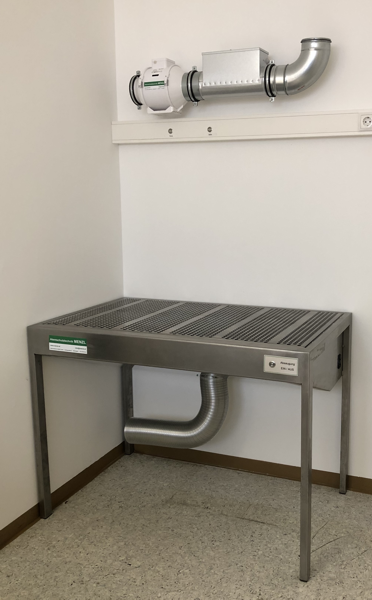

Frischluftzuführung mit Heizung: Die von der Schadluftabsauganlage abgesaugte und ins Freie abgeblasene Luft muss natürlich ersetzt, d. h. von außen zugeführt werden, was bei kalter Außenluft zur extremen Abkühlung des betreffenden Raumes führen kann. Abhilfe schafft die als Zubehör erhältliche Frischluftzuführung mit Heizung. Mehr erfahren.
Saug- und Druckgebläse sowie Rohre und Schläuche für Absaugtische und Frischluftzuführungen
Saug- und Druckgebläse können je nach Bedarf bzw. Erfordernissen in Form von Ventilatoren oder auch als Seitenkanalverdichter in unterschiedlichen Leistungsstufen angeboten werden.
Bestellnummern
| Schadluftabsaugtisch nur mit Absaugung | 330-818 |
| Schadluftabsaugtisch mit Absaugung und Wasserabfluss | 330-819 |
| Schadluftabsaugwanne für den Einbau in eine Werkbankplatte | auf Anfrage |
