Aufnahmekapazität

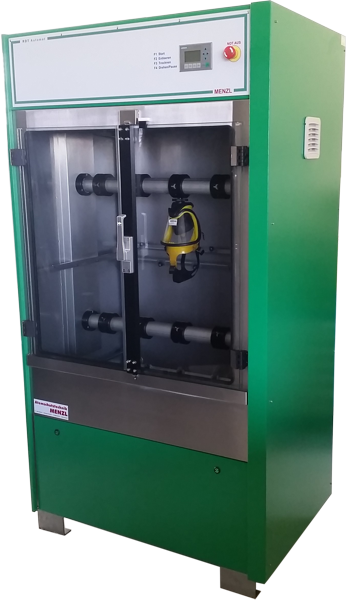

Die Maskenwaschmaschine RDT 30 ist in der Standartausführung für bis zu 30 Atemschutzmasken ausgelegt. Mit einer optional Erweiterung ist eine Erhöhung der Kapazität auf maximal 40 Masken möglich.

Maskenaufnahmen

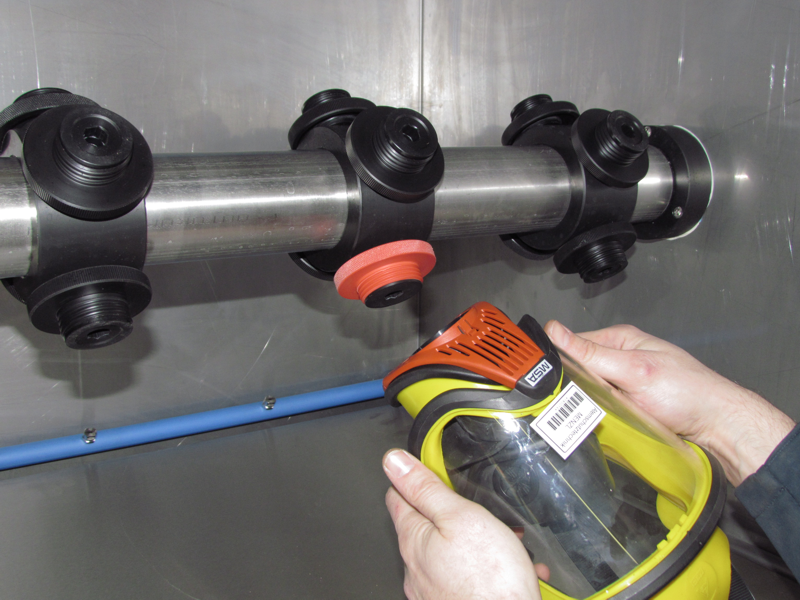

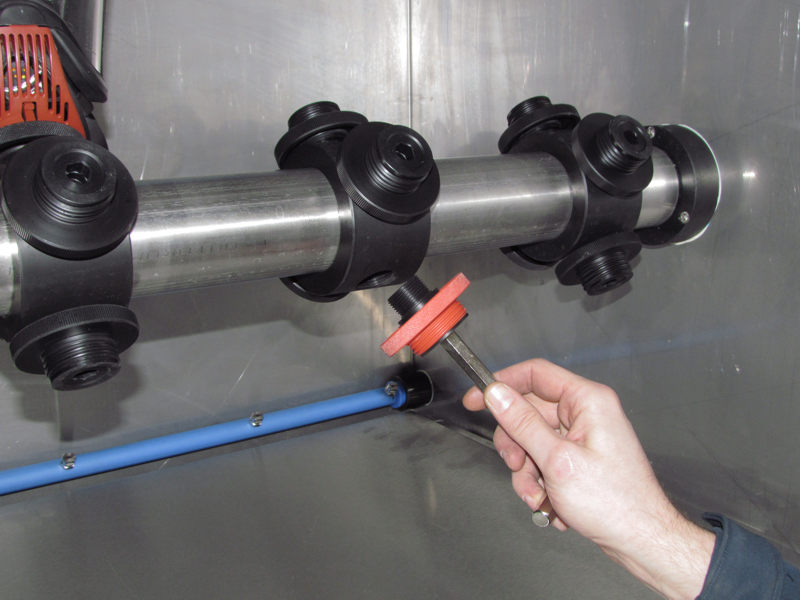

In der Grundausstattung ist die Maskenwaschmaschine mit den bei der Bestellung gewünschten und für die jeweiligen Maskentypen erforderlichen Masken-Aufnahmeadaptern ausgestattet (Anschlussadapter für Rundgewinde, Spitzgewinde und alle Arten von Steckanschlüssen). Auch eine gemischte Bestückung der Aufnahmen ist möglich. Die Masken-Anschlussadapter können ohne besonderen Aufwand ausgetauscht werden.

Reinigungs- und Desinfektionsmittelzumischung

In der Grundaustattung erfolgt die Zumischung des Reinigungs- und Desinfektionsmittels manuell vor dem jeweiligen Vorgang. Die Maschine kann optional aber auch mit Dosierautomatiken ausgestattet werden, die dafür sorge, dass die Zumischung des jeweiligen Mittels in der erforderlichen Konzentration vollautomatisch SPS‑gesteuert geschieht.

Automatiksteuerung

Die vollautomatische Steuerung des gesamten Funktionsablaufes erfolgt durch eine in der Maschine eingebaute speicherprogrammierbare Steuerung (SPS). Der Fortschritt des Ablaufes kann auf der Anzeige des Bedienpanels abgelesen werden. Die SPS erlaubt die individuelle Anpassung spezifischer Parameter und damit eine Optimierung für besondere Gegebenheiten. Über die SPS kann der Zyklus jederzeit unterbrochen und wieder fortgesetzt werden.

Funktion

Die gebrauchten Masken werden rasch und einfach an zwei horizontalen Drehachsen befestigt. Die Zumischung des Reinigungs- bzw. Desinfektionsmittels erfolgt je nach Ausstattung der Maschine, manuell oder automatisch. Nach dem Einbringen der Masken einfach den RDT-Ablauf starten und ab dann macht die Maschine alles von alleine.

Während des gesamten RDT‑Vorganges werden die Drehachse mit den daran angeschlossenen Masken gedreht. Einerseits erfolgt so eine permanente und allseitige Beaufschlagung der Masken, innen und außen mit der Reinigungs- bzw. Desinfektionslösung oder Spülwasser, andererseits ist während des Trockenvorganges eine flächige Verteilung des in der Maske verbleibenden Restwasser gegeben, wodurch die Masken raschestmöglich trocknen.

Reinigungs- und Desinfektionsvorgang

Die Maschine wird automatisch mit Frischwasser gefüllt, das je nach Bedarf mit Reinigungs- oder Desinfektionsmittel vermischt wird. Insgesamt kommt die Maschine mit etwa 24 Liter Wasser für einen Vorgang aus. Die jeweilige Flüssigkeit wird im Kreislaufverfahren von der Pumpe aus dem im Boden der Maschine eingebauten Flüssigkeitsbehälter angesaugt und mit Druck über die Verteilerrohre und Flachstrahl-Spraydüsen an die Masken gespritzt. Die von den Masken ablaufende Flüssigkeit wird von der Pumpe wieder angesaugt und neuerlich den Spraydüsen zugeführt.

Daraus resultiert, dass bei einer für den Desinfektionsvorgang erforderlichen Wassermenge von ca. 24 Litern und einprozentiger Zumischung des Desinfektionsmittels, nur etwa 0,24 Liter Desinfektionsmittel für die Desinfektion von 30 bzw. 40 Masken verbraucht werden.

Um ein bestmögliches Ergebnis zu erzielen sind in der Machine 32 Flachstrahldüsen eingebaut, die dafür sorgen, dass die Masken von allen Seiten gründlich besprüht werden.

Nach dem Reinigungs- und Desinfektionsvorgang, bzw. auch das Spülvorganges, wird das Abwasser über eine Pumpe abgepumpt. Der Abwasserschlauch und dessen Anschluss ist gleich den im Haushalt üblichen Waschmaschinen.

Trockenvorgang

Die für den Trockenvorgang benötigte Luft wird von einem Gebläse aus dem umgebenden Raum abgesaugt, mittels einer Heizung erwärmt und über einen Luftkanal den Drehachsen zugeführt. Während der Trocknung wird erwärmte Luft über die Drehachsen und die Maskenaufnahmen direkt in die Masken eingeblasen. Durch diese Zwagsbelüftung wird eine möglichst kurze Trockenzeit erreicht.

Die sich aus der Trocknung ergebende Feuchtluft wird von der Maschine in den umgebenden Raum abgeblasen, kann aber auch über ein Rohrsystem nach außen abgeleitet werden. Eine Thermostatregelung verhindert während der Trocknung das Einblasen von zu heißer Luft in die Masken.

Lieferumfang

• RDT 30
• Frischwasserschlauch (2 m)
• Abwasserschlauch (2 m)
• Schmutzig/Sauber‑Anzeige (inkl. Klebepads)
• Betriebsanleitung

Technische Daten

Gehäuse:	Edelstahl/Aluminium, strukturlackiert
Wasserteil:	Edelstahl, geschliffen
Frontscheibe:	Sicherheitsglas
Abmessungen (B × T × H):	1.200 × 2.160 × 850 mm
Gewicht:	ca. 270 kg
Stromversorgung:	400 V, 50 Hz
Leistungsaufnahme:	max. 5,4 kW
Frischwasseranschluss:	¾″
Frischwasseranspeisung:	max. 6 bar
Abwasseranschluss:	⌀ 25 mm

Bestellnummern

Maskenwaschmaschine RDT 30	330-263
Kapazitätserweiterung auf 40 Masken	330-610
Vollautomatische Dosiereinrichtung für Reinigungsmittel	330-551
Vollautomatische Dosiereinrichtung für Desinfektionsmittel	330-442
Zu- und Abluftleitungen	auf Anfrage
Luftentfeuchter	auf Anfrage
