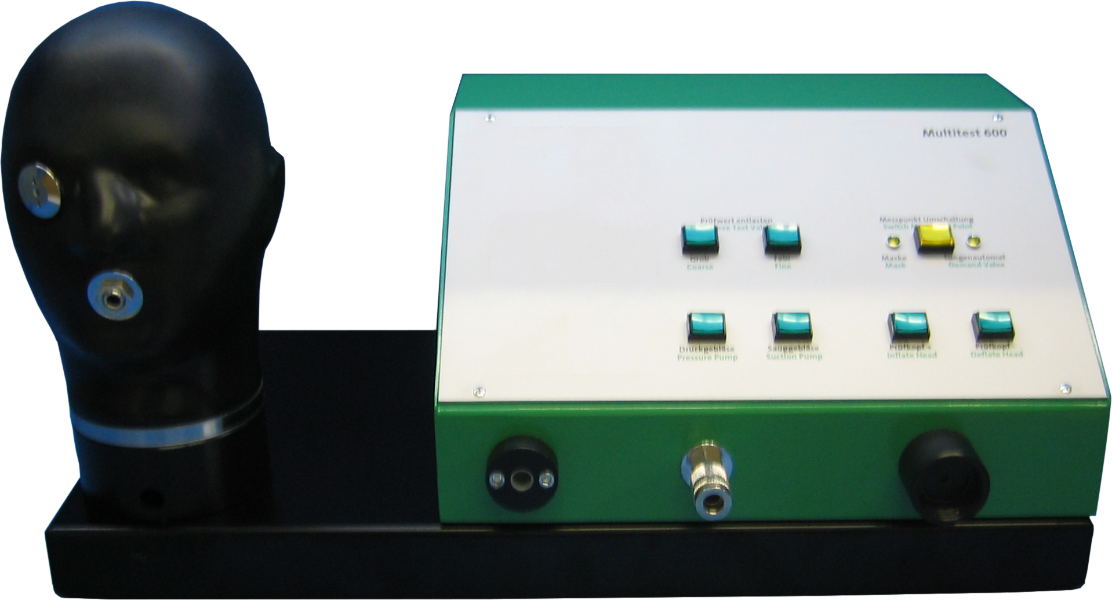

Multitest 600
Kurzinfo zum Produkt
| Geräteart: | Prüfpult auf Grundplatte montiert |
| Prüfkopf: | auf Grundplatte montiert; Niederdruckmesspunkt beim Auge |
| LA-Anschluss: | am Prüfpult |
| Gerätebedienung: | manuell |
| Prüfdaten: | Aufnahme und Auswertung erfolgen computergestützt mit der im Lieferumfang enthaltenen MENZL Verwaltungs- und Prüfsoftware |
| Prüfmöglichkeiten: |
|
| Messgeräte: | elektronische Messstellen mit Güteklasse 0,5 |
| Stromversorgung: | 230 V, 50 Hz |
Prüfmöglichkeiten
Atemschutzmaske
- Dichtprüfung im Unter- und Überdruck
- Öffnungsdruck des Ausatemventils
Lungenautomat
LALungenautomat – nur mit Sonderausstattung
- Normaldruck-LANormaldrucklungenautomat – Ansprechdruck
- Unterdruck-LAUnterdrucklungenautomat – Dichtprüfung
- Überdruck-LAÜberdrucklungenautomat – Dichtprüfung
- Überdruck-LAÜberdrucklungenautomat – statischer Druck
- Nachsteiger im Ventil des LALungenauten
- Öffnungswiderstand Anatemautomatik
Mitteldruck
- Mitteldruck, statisch
- Dichtprüfung – Nachsteiger
Hochdruck
- Hochdruck-Dichtprüfung
- Manometervergleich
- Ansprechdruck der Warneinrichtung
Mit Sonderzubehör sind auch Dichtprüfungen an Chemikalienschutzanzügen (CSA) und CSA-Ausatemventilen durchführbar.
Allgemeines
Das Prüfpult Multitest 600 ist gemeinsam mit dem aufblasbaren Prüfkopf auf einer stabilen Grundplatte montiert. Es verfügt über elektronische Messstellen für den Nieder-, den Mittel- und den Hochdruckdbereich. Diese ermöglichen die computergestützte Aufnahme und Dokumentation aller Prüf- und Gerätedaten mit der im Lieferumfang enthaltenen Geräteverwaltung. Die PC-Anbindung hat, abgesehen vom optimalen Dokumentationswert, auch den Vorteil, dass die elektronischen Messstellen mit Güteklasse 0,5 eine besonders hohe Messgenauigkeit garantieren.
Mit dem Multitest 600 können alle gemäß den Herstellerangaben (Wartungsanleitungen) nach Verwendung sowie periodisch vorgegebenen statischen Prüfungen an Lungenautomaten und Atemschutzmasken durchgeführt werden. Außerdem sind statische Prüfungen im Mittel- und im Hochdruckbereich möglich.
Das Multitest 600 ist mit einem Rundgewinde-Geräteanschluss ausgestattet. Unter Zuhilfenahme separat erhältlicher Adapter für Masken bzw. Lungenautomaten können Geräte von unterschiedlichsten Herstellern und mit verschiedensten Anschlussarten geprüft werden.
Die im Prüfgerät eingebaute Pumpe gewährleistet alle für die jeweiligen Prüfungen erforderlichen Über- und Unterdrücke sowie die Durchflussleistungen für die Öffnungs- und Schließdruckmessungen.
LA-Prüfungen erfolgen entweder an einer Maske oder im Sinne hoher Prüfgenauigkeit direkt am Geräteanschluss, Maskenprüfungen auf dem aufblasbaren Prüfkopf, der einen perfekten Sitz der Vollmasken gewährleitet und für Masken mit Fünfpunktbebänderung ausgelegt ist. Prüfungen an Zweipunktmasken sind mit Sonderzubehör möglich.
am Geräteanschluss
an einer Maske
Modellvarianten

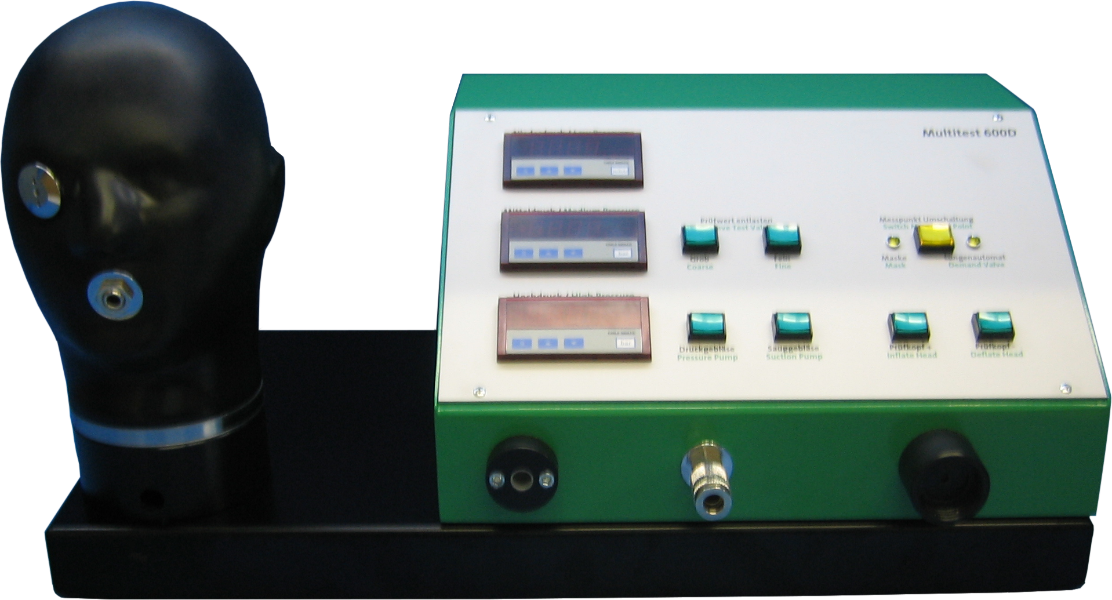

Das Multitest 600 verfügt über keine Druckanzeige. Daher sind Geräteprüfungen nur computergestützt möglich. Das Prüfpult ist aber auch mit digitalen Niederdruckanzeigen (Multitest 600 D) erhältlich. Diese Ausführung kann sowohl mit als auch ohne Computer genutzt werden.
Lieferumfang
- Prüfpult in der bestellten Ausführung
-
Geräte-Verwaltungsprogramm (V. 5, ohne Flaschenfüllung)
- Dichtsetzstopfen (Rundgewinde)
- Hochdruckprüfleitung
- 300-bar-Prüfbrücke
- Silikonspray
- Netzkabel
- USB Kabel
- Betriebsanleitung
Technische Daten
| Abmessungen (B × T × H): | 670 × 400 × 280 mm |
| Gewicht: | ca. 25 kg |
| Stromversorgung: | 230 V, 50 Hz |
| Leistungsaufnahme: | 100 W |
| Niederdruckmessstelle: | ±30 mbar (Kl. 0,5) |
| Mitteldruckmessstelle: | 0 – 16 bar (Kl. 0.5) |
| Hochdruckmessstelle: | 0 – 400 bar (Kl. 0,5) |
| Geräteanschluss: | Rundgewinde (EN 148‑1) |
| Hochdruckanschluss‑ | DIN 477 |
Multitest 600 D |
|
| Druckanzeigen: | digital |
Bestellnummern
| Multitest 600ohne Druckanzeige | 330-075 |
| Multitest 600 D |
330-066 |
Zubehör und Ersatzteile
Lungenautomatenprüfung
| Gewindeanschluss M45x3 | 330-012 |
| MSA-Steckanschluss | 330-011 |
| MSA AutoMaXX | 330-149 |
| Dräger-Steckanschluss | 330-013 |
| Interspiro-Steckanschluss | 330-014 |
| Interspiro Click | 330-162 |
| Interspiro Inspire | 330-498 |
| Zuschaltadapter für Interspiro Inspire | 330-737 |
| Einheitssteckanschluss | 330-175 |
| Racal-Steckanschluss | 330-129 |
Schutzanzugprüfung
| Prüfset zur Dichtprüfung von Chemikalienschutzanzügen und CSA-Ausatemventilen (Füll- bzw. Prüfleitung für die CSA-Dichtprüfung. Ventilprüfeinheit mit Ausgleichsbehälter.) |
|
|---|---|
| für MSA-Anzüge | 330-583 |
| für Dräger-Anzüge | 330-584 |
| für Interspiro-Anzüge | 330-585 |
| Weiteres CSA-Prüfzubehör | |
|---|---|
| Prüfleitung mit Anschlusskappe für MSA-Anzugventil | 330-039 |
| Füllleitung mit Anschlusskappe für MSA-Anzugventil | 330-041 |
| Anschlusskappe für Dräger-Schutzanzüge | auf Anfrage |
| Anschlusskappe für Koch-Schutzanzüge | auf Anfrage |
| Prüfadapter für Interspiro-Schutzanzüge | 330-294 |
Sonstiges Zubehör
Ersatzteile
| Prüfkopf-Gummiteil | 310-027 |
| Dichtkappe für Ausatemventil (MSA-Normaldruckmaske) | 264 |
| Dichtnippel für LA-Mitteldruckleitung | 330-526 |
| Countdown-Timer (Stoppuhr) | 330-474 |
